LX-9830G 恒流恒壓電壓降檢測儀詳情介紹

 LX-9830G   constant current constant voltage drop detector



描述Description：

直流恒流源，電流可測試到1000A；數顯壓降，電流，電壓；可測試新能源汽車零部件，也適用于其他需要使用大電流負載測量的新材料；可用于測量開關觸點、繼電器、開關、線材線束、壓接線端子、連接器等相關產品之電壓降.

參照標準standard：

QC/T 730-2005 ;ISO 6722：2002  GB/T 2951—1997; GB/T 3048—1994  QC/T29106-2004; QC/T413-2002 ;QC/T413-2002; SAE/USCAR38 2009同時參照德國、法國、韓國、日本、等標準要求和測試規范.

參數資料 data

測量項目Measurement items	規格/ Technical specifications	分辨率Accuracy
恒流源current DC	Optional電流選購：100A---1000A；以100A遞增為一個機型，如：100A;200A.300A…可以做到1000A	0.1A
1.  電壓（開路） voltage(open circuit)	DC 0-30V可調(其他規格可以定制)	0.1V
2.  電壓降范圍 voltage drop range	0-999mV  分辨率resolution 0.01mV	0.1mV
4. 顯示方式/display	電流、電壓、壓降采用四位半或三位半數顯表 current. voltage. voltage drop using four - bit or three - bit digital display
5. 輸入電源input power	AC220V+10%.50Hz 或;380v
6. 操作界面interface	中英文合一面板Chinese and English one panel
7.誤差machine errors	200A以下≤3%；300A-500A≤6%;600A以上≤8%
9.校準分流器（選購）Calibration shunt (choose to buy)	選購：0.2級標準分流器75mV校準儀器，規格：依據購買電流而定 Buy: 0.2 standard shunt 75mV calibration equipment, specifications: depending on the purchase of current
12.環境要求Environmental requirements	儀器使用環境要求Environmental requirements：工作溫度：10℃－30℃，濕度：≤65%RH

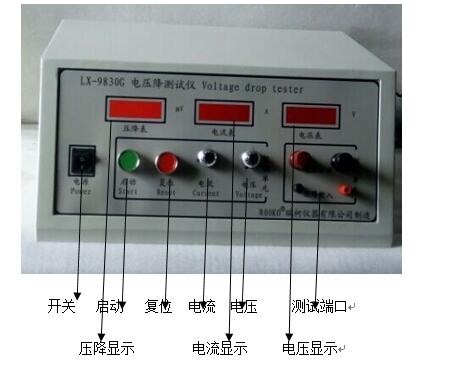

整機示意圖

線束、端子電壓降測試方法：

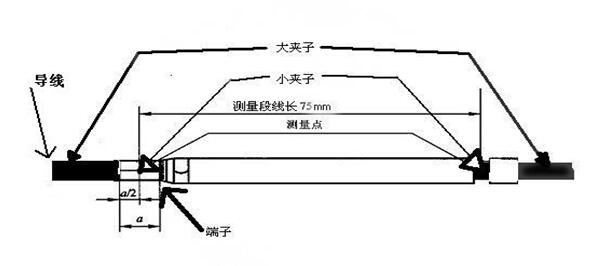

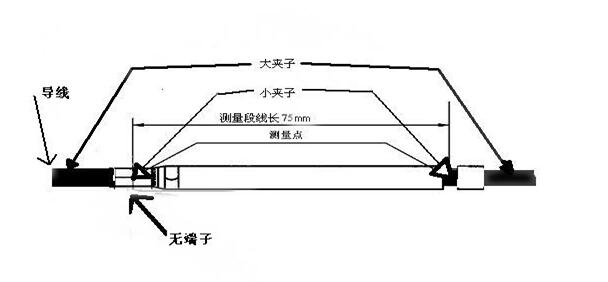

如上示兩圖中，圖1導線首端帶有端子，測量75mm長帶端子導線的兩端壓降，記錄數據備用；圖2中導線不帶端子，直接測量75mm長導線的兩端壓降，記錄數據；，用圖1中測得的壓降減去圖2中測得的壓降即為被測端子的壓降。

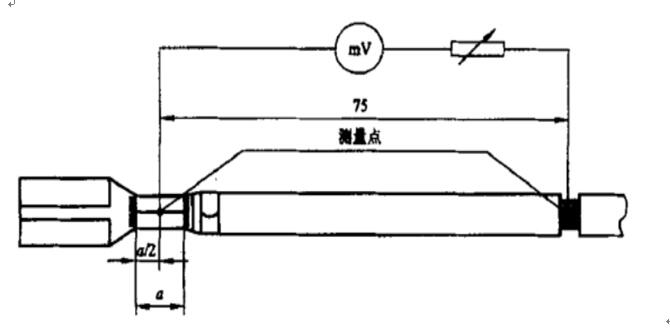

線束電壓降測試方法及步驟接線如圖2所示.



操作流程及步驟：

1.     接通電源，開機

2.     設置好測試條件.

3.     將被測樣品固定于測試連接線上.

4.     .啟動測試

5.     獲得測試數據.

優點描述：

1.     PC軟件運行

2.     薄膜按鍵操控

3.     量程大電流

4.     精度測量

5.     多功能并存-電阻、壓降、溫升.

6.     穩定性，重復性
