手持式四探針?lè)阶铚y(cè)試儀
發布時間： 2022-12-29 15:48:09 點擊： 10026

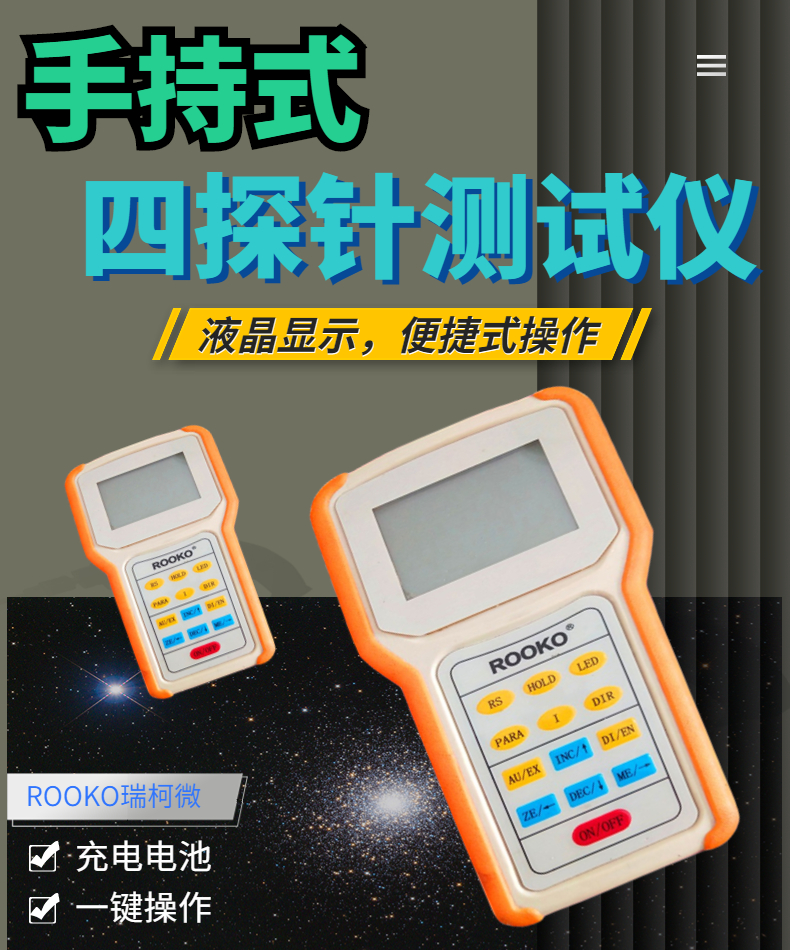

FT-391系列手持式四探針?lè)阶铚y(cè)試儀詳情介紹
FT-391 Series handheld four-probe resistance tester
概述Overview：
參照硅片電阻率測量的標準（ASTM F84）；GB/T 1551-2009 《硅單晶電阻率測定方法》；GB/T 1551-1995《硅、鍺單晶電阻率測定直流兩探針?lè)ā罚籊B/T 1552-1995《硅、鍺單晶電阻率測定直流四探針?lè)ā罚?
采集集成電路恒流源系統，可充電式電源系統，上下限設定.
功能介紹Function introduction：
手持式外型結構，適用于車間生產、品管抽檢，外出攜帶測量的場所；也適用于中小型半導體材料生產企業.
參數資料 Parameters：
|
規格型號Specification model |
FT-391A |
FT-391B |
FT-391C |
|
1.方塊電阻范圍sheet resistance |
10～2.00×102Ω/□ |
10～2.00×103Ω/□ |
10～2.00×104Ω/□ |
|
2.電阻率范圍resistivity |
1～2×103Ω-cm |
1～2×104Ω-cm |
1～2×105Ω-cm |
|
3.分辨率resolution |
0.01Ω |
0.01Ω |
0.01Ω |
|
4.顯示讀數display |
液晶顯示：電阻率、方阻、單位換算、電流、電壓、探針形狀、探針間距、厚度 LCD: resistivity. sheet resistance. unit conversion. current. voltage. probe shape. probe spacing. thickness. |
||
|
5.測試方式test mode |
單電測量single electrical measurement |
||
|
6.工作電源working power |
5V.1000mA |
||
|
7. 誤差errors |
≤4.5%（標準樣片結果standard samples） |
||
|
8.選配choose to buy |
選配1.方形探頭； 選配2.直線形探頭；探針間距；選配3：探針間距1mm；2mm；3mm三種規格; 選配4：探針材質：碳化鎢針;鍍金磷銅半球形針square probe; 2. linear probe; 3.Optional probe spacing: 1mm；2mm；3mm in three sizes.4.Select probe material: tungsten carbide needle.gilded copper hemispherical needles. |
||
FT-392 Series hand-held four-probe tester
參數資料
|
規格型號specification model |
FT-392A |
FT-392B |
FT-392C |
|
1.方塊電阻范圍sheet resistance |
0.1～2.00×102Ω/□ |
0.1～2.00×103Ω/□ |
0.1～2.00×104Ω/□ |
|
2.電阻率范圍resistivity range |
0.01～2×103Ω-cm |
0.01～2×104Ω-cm |
0.01～2×105Ω-cm |
|
3.分辨率resolution |
0.01Ω |
0.01Ω |
0.01Ω |
|
4.顯示讀數display |
液晶顯示：電阻率、方阻、單位換算、電流、電壓、探針形狀、探針間距、厚度 LCD: resistivity. sheet resistance. unit conversion. current. voltage. probe shape. probe spacing. thickness |
||
|
5.測試方式test mode |
單電測量/ single electrical measurement |
||
|
6.工作電源working power |
5V.1000mA |
||
|
7. 誤差errors |
≤4.5%（標準樣片結果standard samples） |
||
|
8.選配choose to buy |
選配1.方形探頭； 選配2.直線形探頭；探針間距；選配3：探針間距1mm；2mm；3mm三種規格; 選配4：探針材質：碳化鎢針;鍍金磷銅半球形針1.square probe; 2. linear probe; 3.Optional probe spacing: 1mm；2mm；3mm in three sizes.4.Select probe material: tungsten carbide needle. gilded copper hemispherical needles. |
||
FT-393系列手持式方塊電阻測試儀
FT-393 Series of hand-held Square resistance tester
技術參數資料
|
規格型號specification model |
FT-393A |
FT-393B |
FT-393C |
|
1.方塊電阻范圍sheet resistance |
0.01～2.00×102Ω/□ |
0.01～2.00×103Ω/□ |
0.01～2.00×104Ω/□ |
|
2.電阻率范圍resistivity range |
0.001～2×103Ω-cm |
0.001～2×104Ω-cm |
0.001～2×105Ω-cm |
|
3.分辨率resolution |
0.001Ω |
0.001Ω |
0.001Ω |
|
4.顯示讀數display |
液晶顯示：電阻率、方阻、單位換算、電流、電壓、探針形狀、探針間距、厚度 LCD: resistivity. sheet resistance. unit conversion. current. voltage. probe shape. probe spacing. thickness |
||
|
5.測試方式test mode |
單電測量single electrical measurement |
||
|
6.工作電源working power |
5V.1000mA |
||
|
7.誤差errors |
≤4.5%（標準樣片結果standard samples） |
||
|
8.選配choose to buy |
選配1.方形探頭； 選配2.直線形探頭；探針間距；選配3：探針間距1mm；2mm；3mm三種規格; 選配4：探針材質：碳化鎢針;鍍金磷銅半球形針1.square probe; 2. linear probe; 3.Optional probe spacing: 1mm；2mm；3mm in three sizes.4.Select probe material: tungsten carbide needle. gilded copper hemispherical needles. |
||
FT-394系列手持式四探針電阻率測試儀
FT-394 Series hand-held four-probe resistivity tester
技術參數資料
|
規格型號model |
FT-394A |
FT-394B |
FT-394C |
|
1.方塊電阻sheet resistance |
0.001～2.00×102Ω/□ |
0.001～2.00×103Ω/□ |
0.001～2.00×104Ω/□ |
|
2.電阻率resistivity range |
0.0001～2×103Ω-cm |
0.0001～2×104Ω-cm |
0.0001～2×105Ω-cm |
|
3.分辨率resolution |
0.001Ω |
0.001Ω |
0.001Ω |
|
4.顯示讀數display |
液晶顯示：電阻率、方阻、單位換算、電流、電壓、探針形狀、探針間距、厚度 LCD: resistivity. sheet resistance. unit conversion. current. voltage. probe shape. probe spacing. thickness |
||
|
5.測試方式test mode |
單電測量single electrical measurement |
||
|
6.工作電源working power |
5V.1000mA |
||
|
7.誤差machine uncertain errors |
≤4.5%（標準樣片結果standard samples） |
||
|
8.選配choose to buy |
選配1.方形探頭； 選配2.直線形探頭；探針間距；選配3：探針間距1mm；2mm；3mm三種規格; 選配4：探針材質：碳化鎢針;鍍金磷銅半球形針1.square probe; 2. linear probe; 3.Optional probe spacing: 1mm；2mm；3mm in three sizes.4.Select probe material: tungsten carbide needle. gilded copper hemispherical needles. |
||

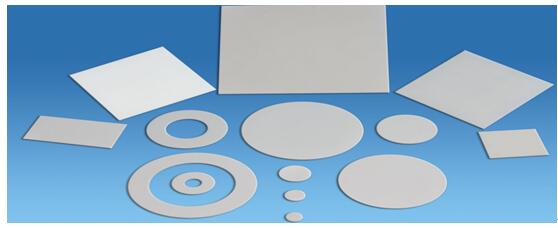

適用范圍Widely used：
1.覆蓋膜;導電高分子膜，高、低溫電熱膜;隔熱、導電窗膜 導電(屏蔽)布、裝飾膜、裝飾紙;金屬化標簽、合金類箔膜;熔煉、燒結、濺射、涂覆、涂布層，電阻式、電容式觸屏薄膜;電極涂料，其他半導體材料、薄膜材料方阻測試
2.硅晶塊、晶片電阻率及擴散層、外延層、ITO導電箔膜、導電橡膠等材料方塊電阻 半導體材料/晶圓、太陽能電池、電子元器件，導電薄膜（ITO導電膜玻璃等），金屬膜，導電漆膜，蒸發鋁膜，PCB銅箔膜，
3.EMI涂層等物質的薄層電阻與電阻率 導電性油漆，導電性糊狀物，導電性塑料，導電性橡膠，導電性薄膜，金屬薄膜，
4.抗靜電材料， EMI 防護材料，導電性纖維，導電性陶瓷等，
1. 四探針單電測量方法
2. 液晶顯示，自動測量，自動量程，自動系數補償.
3. 集成電路系統、恒流輸出.
4. 提供中文或英文兩種語言操作界面選擇
參照標準：
1.硅片電阻率測量的標準（ASTM F84）.
2.GB/T 1551-2009 《硅單晶電阻率測定方法》.
3.GB/T 1551-1995《硅、鍺單晶電阻率測定直流兩探針?lè)ā?
4.GB/T 1552-1995《硅、鍺單晶電阻率測定直流四探針?lè)ā?
工作原理和計算公式

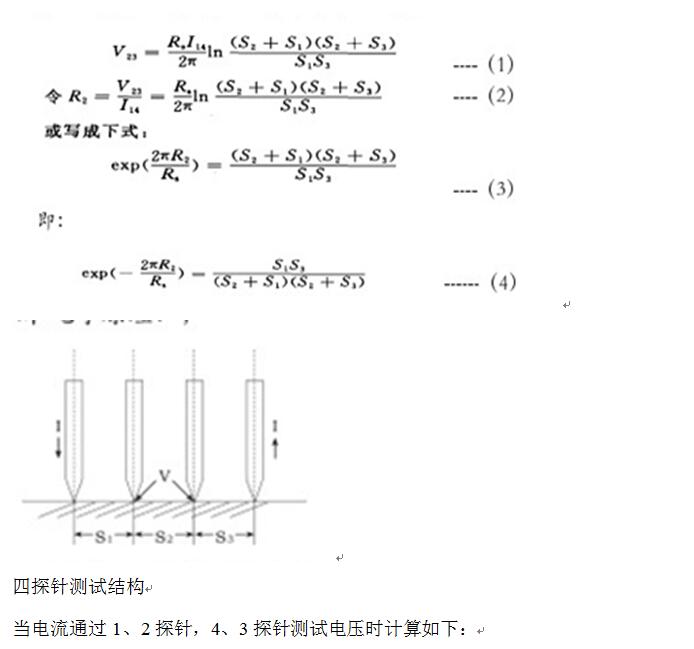

1.四探針?lè)y(cè)試薄層樣品方阻計算和測試原理如下：
直線四探針測試布局如圖8，相鄰針距分別為S1、S2、S3,根據物理基礎和電學原理：
當電流通過1、4探針，2、3探針測試電壓時計算如下：
1. 開啟電源，預熱5分鐘.
2. 裝配好探頭和測試平臺.
3. 設定所需參數.
4. 測量樣品
5. 導出數據.
1. 自動量程
2. 準確穩定性.
3. 雙電組合測試方法
4. 標準電阻校準儀器
5. 同時顯示電阻、電阻率、電導率數據.
6. 可顯示5位數字.
7. 中、英文界面
