FT-352導體材料高溫電阻率測試儀
發布時間： 2023-06-01 10:30:53 點擊： 5016
FT-352導體材料高溫電阻率測試系統
FT-352 conductor material high temperature resistivity test system
功能概述：overview
1. 四端測量方法
2. 測試材料電阻、電導率和電阻率，
3. 配合高溫箱結合高溫治具
4. PC軟件對數據的處理和測量控制
應用說明
導體材料的電導率對溫度變化測量要求，測控軟件實時繪制出溫度與電阻，電阻率，電導率數據的變化曲線圖譜，及過程數據值的報表分析.具有氣氛保護功能.
適用行業： Applicable industries
用于：企業、高等院校、科研部門對導體材料電阻、電阻率和電導率數據測量需求.常用于金屬類導體材料及非金屬類導體材料測量.
參數資料 data
|
規格/型號 |
FT-352A |
FT-352B |
|
1.電阻范圍sheet resistance range |
10-7～2×107Ω |
10-8～2×104Ω |
|
2.電阻率范圍resistivity range |
10-7～2×107Ω-cm |
10-8～2×104Ω-cm |
|
電導率 Electrical conductivity |
5×10-7～107s/cm |
10-4～5×108s/cm |
|
4.測試電流范圍test current range |
1μA，10μA，100μA，1mA，10mA，1000mA |
100uA.1mA.10mA.100mA.1A.10A. |
|
5.電流精度current accuracy |
±0.1%讀數 |
±0.1讀數 |
|
6.電阻精度resistance accuracy |
≤0.3% |
≤0.3% |
|
PC軟件界面 PC software interface |
電阻、電阻率、溫度、單位換算、溫度系數、電流、電壓、電導率，曲線圖譜resistance.resistivity.temperature.unit conversion. temperature coefficient. current. voltage. Thickness.Curve graph |
|
|
9.電阻率儀工作電源working power |
輸入: AC 220V±10%.50Hz功 耗：<30W |
|
|
10.誤差/ errors |
≤0.5%（標準電阻 standard samples） |
|
|
溫度(選購) High temperature (choose to buy) |
常溫-400℃；600℃；800℃；1000℃；1200℃；1400℃；1600℃Normal temperature-400℃；600℃；800℃；1000℃；1200℃；1400℃；1600℃ |
|
|
12.氣氛保護（氣體客戶自備）Atmosphere protection(Gas was provided by customers themselves) |
常用氣體如下：氦(He)、氖(Ne)、氬(Ar)、氪(Kr)、氙(Xe)、氡(Rn)，均為無色、無臭、氣態的單原子分子 The usual gases are: helium (He). neon (Ne). argon (Ar). krypton (Kr). xenon (Xe). and radon (Rn). all in colorless. odorless. gaseous monatomic molecules. |
|
|
13.溫度精度 Temperature precision |
沖溫值：≤1-3℃；控溫精度：±1°C Blunt temperature values:≤1-3℃;Temperature control precision:±1°C |
|
|
升溫速度： rate of temperature increase |
常溫開始400℃--800℃需要15分鐘；800℃-1200℃需要30分鐘；1400℃-1600℃需要250分鐘—300分鐘 About 15 minutes at room temperature to 400 ℃. 800 ℃;800 ℃ to 1200 ℃ need 30 minutes;1400 ℃ to 1600 ℃ to 250 minutes. 300 minutes |
|
|
高溫材料 High temperature material |
采用復合陶瓷纖維材料，具有真空成型，高溫不掉粉的特征 Adopt composite ceramic fiber material. have vacuum forming. high temperature not drop powder |
|
|
PC軟件 PC software |
測試PC軟件一套，USB通訊接口，軟件界面同步顯示、分析、保存和打印數據！ One set test PC software. USB communication interface. software interface synchronization display. analysis. save and print data! |
|
|
電極材料 Electrode materials |
鎢電極或鉬電極 Tungsten electrode or molybdenum electrode |
|
|
樣品要求 sample requirement |
樣品長度要求大于13mm 樣品寬大于2mm The sample length requirement is greater than 13mm and sample width minimum 1mm |
|
|
標配外（選購）： Except standard configuration (optional) |
電腦和打印機1套；2.標準電阻1-5個； 1 . One set computer and printer 2.Standard resistance 1 to 5pcs |
|

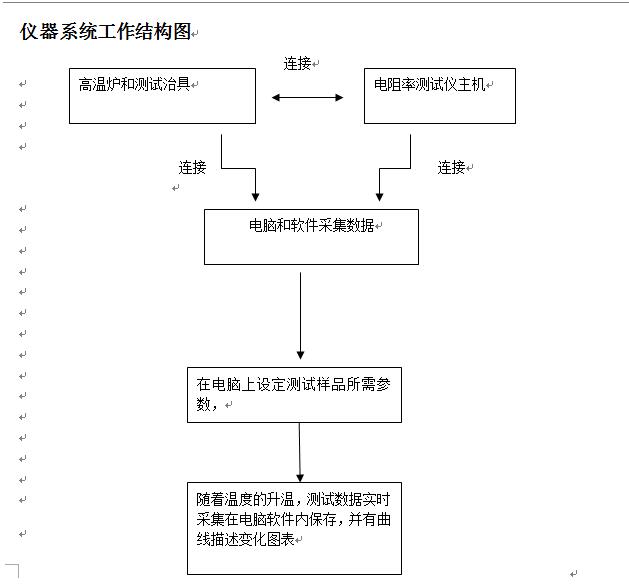

整機工作原理
操作流程及步驟
1.系統連接：將各個部件及控制系統、電源及USB通訊接口接通；
2.調通系統的連接是否正常，可以從PC軟件及電阻率測試儀上的數據變化看出.
3.在高溫箱體上分段設定所需要溫度，當然也可以不分段而設定一個溫度.具體高溫箱體儀表操作請查看《溫度儀表操作手冊》.
4.待樣品通過高溫夾具進入高溫箱體.
5.開啟惰性氣體輸入閥門.
6.溫度實時上升過程中，樣品阻值實時曲線變化.
7.帶溫度達到設定值時，自動停止加熱.
8.測試完畢，關閉高溫電源，帶10-20分鐘后.
9.通過高溫手套，移動夾具上升離開高溫箱體.
10.用鑷子取出樣品.

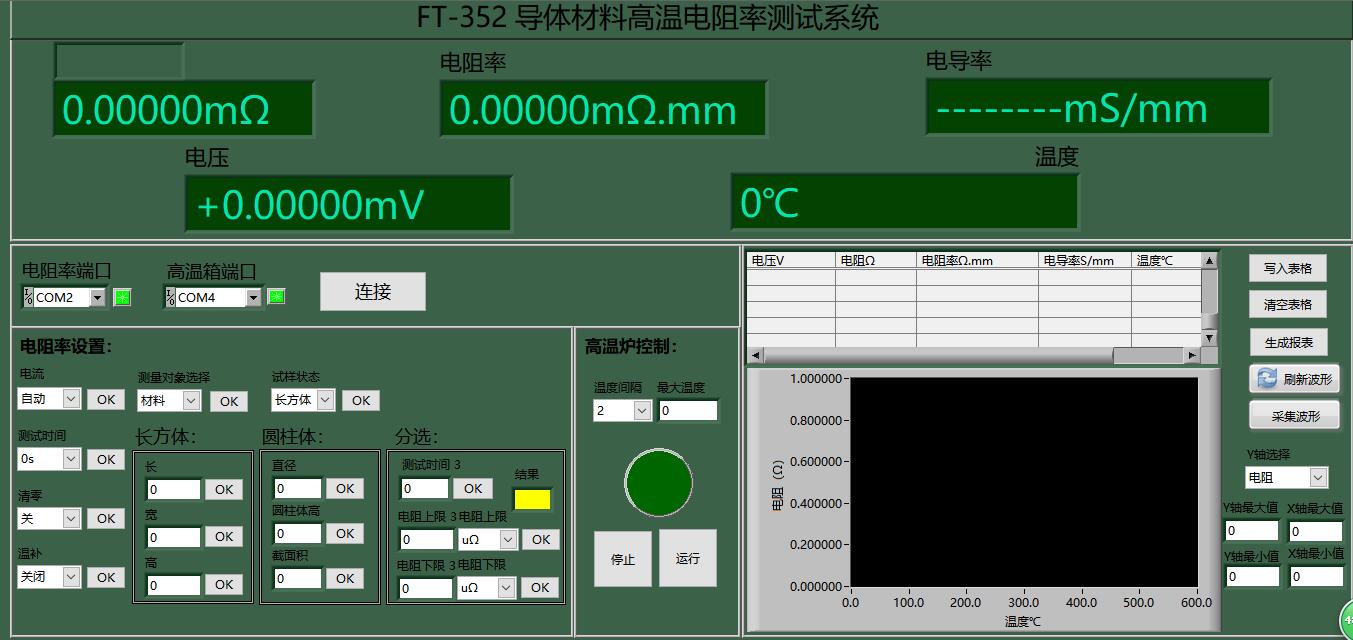

PC軟件操作界面
部分客戶案例：
河南大學
鄭州航空航天學院
南京航空航天大學
內蒙古科技大學
西南科技大學
宜賓學院
北京理工大學
優點介紹
1. 四探針測試儀匹配
2. 集成系統
3. 溫度達到1600度.
4. PC軟件實時數據處理及分析.
5. 具有保護氣體功能.
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
